2-2) CA2 정리

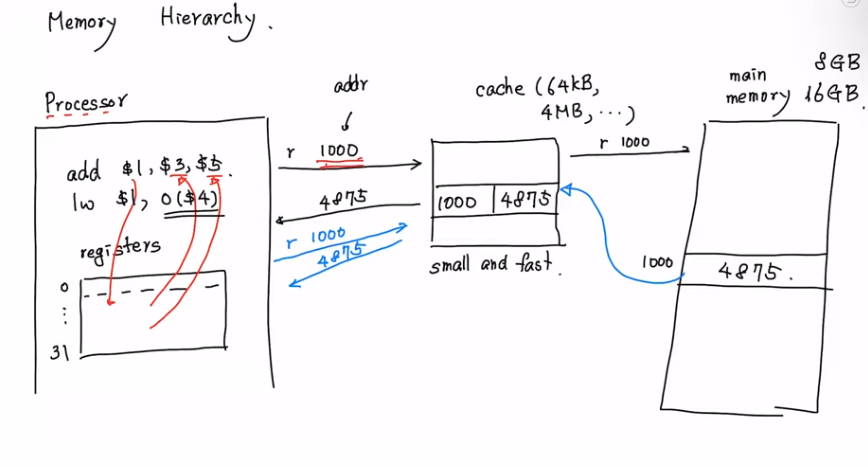

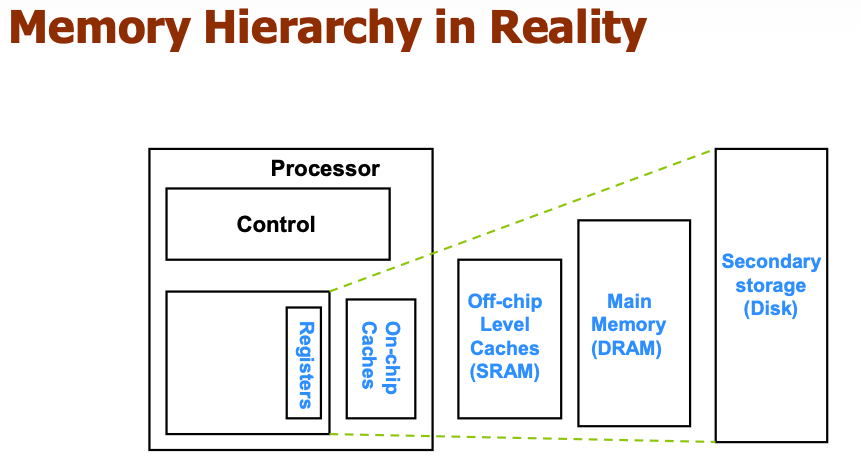

Memory hierarchy

• the principle of locality
  • Upper level : 더 빠름 → 비쌈
  • Lower level : 더 느림 → 덜 비쌈

Locality

• Temporal locality
  • Tendency to reuse recently(time)
    • 데이터가 재사용 됨
  • ex) loop structure
• Spatial locality
  • Tendency to reference data items that are close to other recently accessed items(space)
    • 근처의 데이터가 자주 사용됨
  • ex) array, struct

• Management
  • Register : compiler
  • Cache : Hardware
  • Main memory : OS
  • Disk memory : OS

Memory Technology

• SRAM : Static Random Access Memory (cache)
• DRAM : Dynamic Random Access Memory (main memory)
• Magnetic Disk : Flash Memory (storage) : SSD(solid state drive)

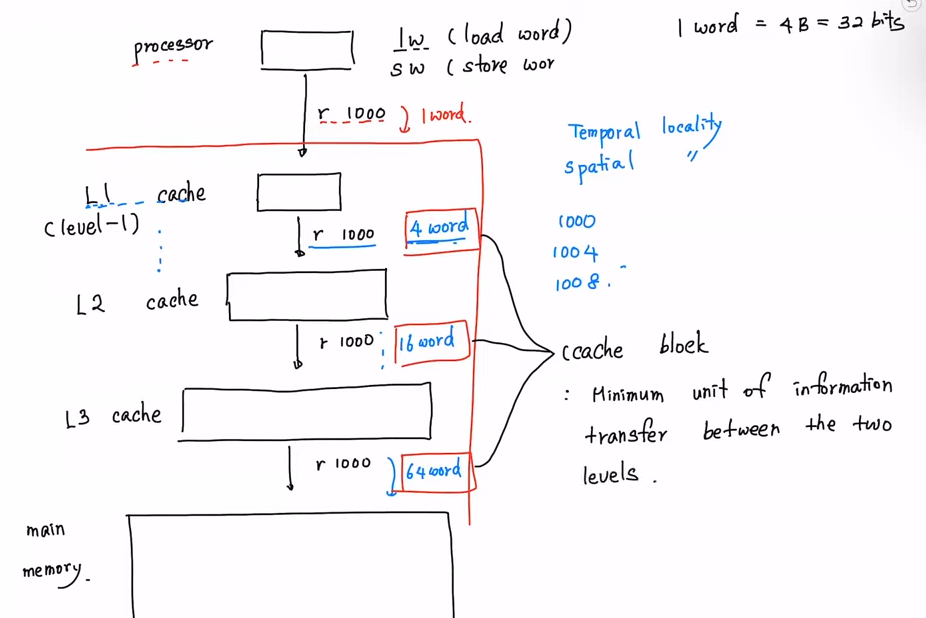

Block

• Minimum unit of information transfer between the two levels

Hit and Miss

• hit : data requested by processor appears in some block in the upper level
• miss : data is not found in the upper level
• hit rate : fraction of memory accesses found in the upper level
• miss rate : 1 - hit rate

• Hit time
  • time to access the upper level of the memory hierarchy
  • including determine time whether hit or miss
• Miss penalty
  • additional time to handle the miss
  • + time to deliver this block to the processor
• Average memory access time (AMAT)
  • hit time * hit rate + (hit time + miss penalty) * miss rate
  • = hit time + miss rate * miss penalty

Big Picture

• Multi Level inclusion property
  • Level( i ) ⊂ Level( i+1 )

Simple Cache Scenario

• 2 Questions
  1. How do we know if a data item is in a cache?
  2. If it is, how do we find it?

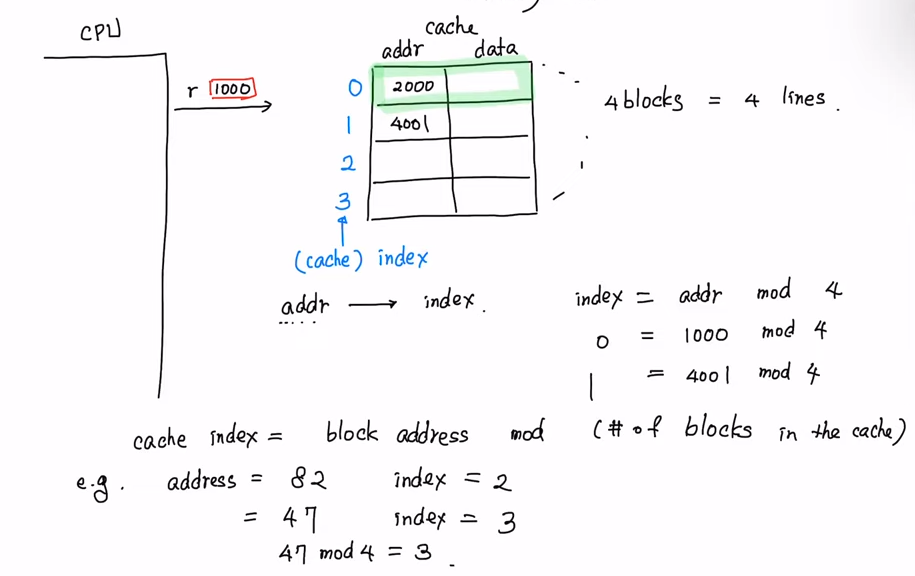

Direct Mapped Cache

• Cache address ( Index )
  • = ( Block Addr ) mod ( Number of blocks in the cache )
• Each memory location is mapped to exactle one cache location

Fields on a Cache line

• Data
• Tag
  • information to identify original location
  • 메모리 주소의 인덱스를 제외한 상위 비트
  • “신원 확인”
• Valid bit
  • 1 : Valid
  • 2 : Invalid
  • Valid bit = 0 이면 Tag가 일치해도 Miss 처리
  • “

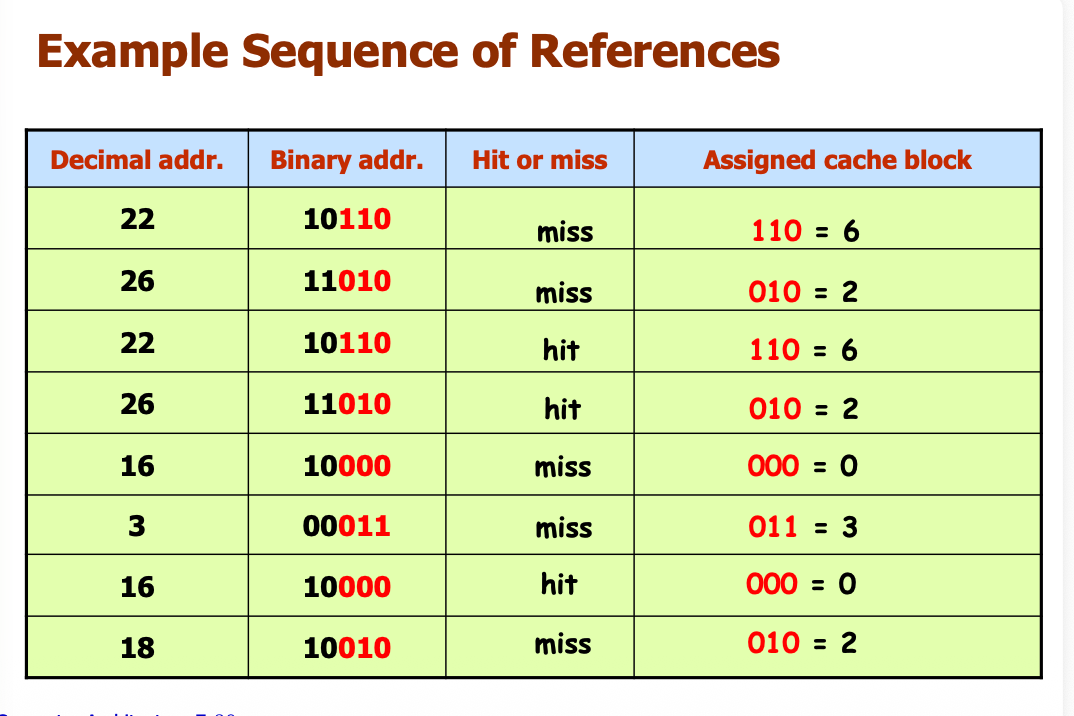

ex)

Tag : 상위 2비트

Index : 하위 3비트

1. 22 접근

   10110

   index = 110 = 6

   → Miss (비어있음)

   → 6번 블록에 M[22] 저장
2. 26 접근

   11010

   → Miss

   → 2번 블록에 M[26] 저장
3. 22 접근

   10110

   → Hit(6번 블록)

   →Temporal locality 확인(재접근)
4. 26 접근 (재접근)

1. 16 접근

   10000

   → Miss

   → 0번 블록에 M[16] 저장

1. …

7. …

1. 18 접근

   10010

   index = 2

   → Miss(2번 블록에는 M[26]이 있었음)

   → 블록 2의 M[26]을 M[18]로 교체

포인트

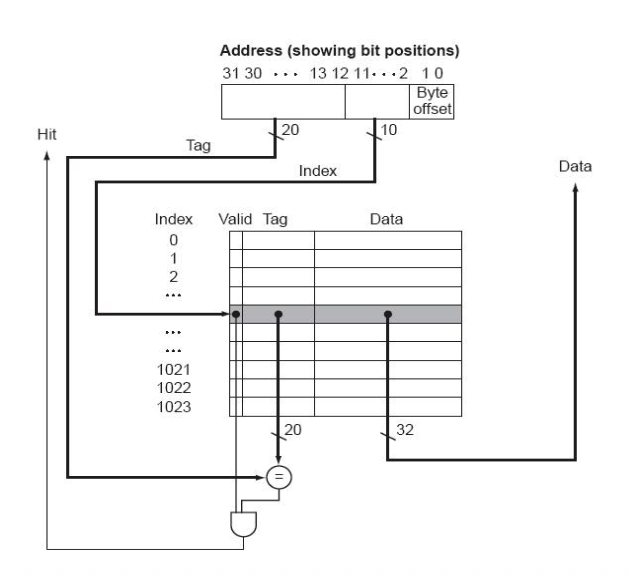

Cache with 4-Byte Block

블록이 한 단어인 경우

캐시 사양:

• 32-bit 주소
• 2ⁿ개의 블록 (각 블록은 1 word = 4 bytes)
• Block size: 1 word = 4 bytes = 32 bits

주소 필드 분해 (32 bits):

1. Byte Offset (2 bits)

• 최하위 2 bits
• 1 word = 4 bytes → 4개 바이트 중 어느 것인지 선택
• 캐시에서는 사용 안 함 (word 단위로 접근)
• 2² = 4 bytes 구분 가능

2. Index (n bits)

• Byte offset 다음 n bits
• 어느 캐시 블록에 저장할지 결정
• 2ⁿ개 블록 중 하나 선택

3. Tag (32 - n - 2 bits)

• 상위 나머지 bits
• 캐시 블록이 어느 메모리 블록인지 식별
• Hit/Miss 판단에 사용

32-bit 메모리 주소 ┌─────────────┬─────────────┬──────────────┐ │ Tag │ Index │ Byte Offset │ │ (상위 bits) │ (중간 bits) │ (하위 2bits) │ └─────────────┴─────────────┴──────────────┘ ↓ ↓ ↓ "누구인지" "어디에 저장" "몇 번째 바이트" 식별용 위치 선택용 (word 내부)

총 비트 수:

= 블록 수 × 블록당 비트 = 2ⁿ × (1 + (30-n) + 32) = 2ⁿ × (63 - n)

1. 전체 캐시 구조 (n=3, 8개 블록 예시)

캐시 메모리 (SRAM 칩 내부) ┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃ Index 0 │ V:1 │ Tag:10 │ Data: [M[16]] ┃ ┣━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫ ┃ Index 1 │ V:0 │ Tag:-- │ Data: [------] ┃ ┣━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫ ┃ Index 2 │ V:1 │ Tag:11 │ Data: [M[26]] ┃ ┣━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫ ┃ Index 3 │ V:1 │ Tag:00 │ Data: [M[3]] ┃ ┣━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫ ┃ Index 4 │ V:0 │ Tag:-- │ Data: [------] ┃ ┣━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫ ┃ Index 5 │ V:0 │ Tag:-- │ Data: [------] ┃ ┣━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫ ┃ Index 6 │ V:1 │ Tag:10 │ Data: [M[22]] ┃ ┣━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┫ ┃ Index 7 │ V:0 │ Tag:-- │ Data: [------] ┃ ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛

Cache with 2^m - Word Block

블록이 여러 word로 구성된 경우

캐시 사양:

• 32-bit 주소
• 2^n개의 블록
• 각 블록 = 2^m words (1 word = 4 bytes = 32 bits)

주소 필드 분해 (32 bits):

┌──────────┬────────┬──────────────┬─────────────┐ │ Tag │ Index │ Block Offset │Byte Offset │ │(상위bits) │(n bits)│ (m bits) │ (2 bits) │ └──────────┴────────┴──────────────┴─────────────┘ 32-n-m-2 n bits m bits 2 bits

1. Byte Offset (2 bits)

• 1 word = 4 bytes 중 어느 바이트인지
• 캐시 접근 시 사용 안 함

2. Block Offset (m bits)

• 블록 내에서 어느 word인지 선택
• 2^m개 word 중 하나 선택

3. Index (n bits)

• 어느 캐시 블록인지 선택 ( 2^n = 블록 개수)
• 2^n개 블록 중 하나

4. Tag (32 - n - m - 2 bits)

• 메모리 블록 식별

Block Offset의 역할 예시:

4-word 블록 (m=2)인 경우:

캐시 블록 하나: ┌────┬─────┬────────────────────────────────────────┐ │ V │ Tag │ Data Block │ ├────┼─────┼──────────┬──────────┬──────────┬───────┤ │ 1 │ 10 │ Word 0 │ Word 1 │ Word 2 │Word 3 │ │ │ │ (32bits) │ (32bits) │ (32bits) │(32b) │ └────┴─────┴──────────┴──────────┴──────────┴───────┘ ↑ ↑ ↑ ↑ Offset=00 Offset=01 Offset=10 Offset=11 Block Offset로 선택!

총 비트 수 계산:

각 캐시 블록당:

• Valid bit: 1 bit
• Tag: (32 - n - m - 2) bits
• Data: 2^m words × 32 bits = 2^m × 32 bits

전체 캐시 총 비트:

= 블록 수 × 블록당 비트 = 2^n × (1 + (32-n-m-2) + 2^m×32) = 2^n × (31 - n - m + 2^m×32)

Miss rate vs. Block size

블록이 클수록 (일반적으로)

블록이 너무 클 경우

캐시 크기는 고정되어 있으므로:

캐시 크기 = 블록 수 × 블록 크기 → 블록 크기 ↑ → 블록 수 ↓

• miss Rate 증가

  블록 수가 적으면: - 더 많은 메모리 블록들이 같은 캐시 블록에 매핑 - Conflict miss 증가 - 자주 사용하는 데이터도 계속 교체됨 예: 64개 블록만 있으면 메모리 블록 0, 64, 128, 192... → 모두 캐시 블록 0에 매핑 → 서로 계속 쫓아내기! (Thrashing)

• miss penalty 증가

  Miss Penalty = Block fetch time + Cache load time = (First word latency + Transfer time) + Cache load time

  Transfer time이 Block size에 비례, 따라서 블록이 커지면 miss penalty 증가

  miss penalty 줄이는 법

Handling Writes

1. Write-through policy

항상 캐시와 메인 메모리 둘 다에 동시에 쓰기

Write Buffer (쓰기 버퍼) = 캐시와 메모리 사이의 임시 큐 Write-Through의 성능 문제를 해결하는 방법

2. Write-Back policy

캐시에만 쓰고, 메모리는 나중에 업데이트

Split Caches (분리형 캐시):

캐시 사양:

성능:

각각의 장점:

Combined Cache → Better Hit Rate

왜?

• 더 유연한 공간 활용
• 명령어/데이터 비율에 따라 자동 조절

예시: 프로그램 A: 명령어 많음 → 명령어에 더 많은 공간 할당 프로그램 B: 데이터 많음 → 데이터에 더 많은 공간 할당 → 적응적 공간 활용 → Hit rate 향상

Split Cache → Larger Bandwidth

왜?

• 동시 접근 가능!

파이프라인에서: ┌────────────┐ │ IF 단계 │ → I-Cache 접근 └────────────┘ ┌────────────┐ │ MEM 단계 │ → D-Cache 접근 (동시!) └────────────┘ → 대역폭 2배!

→ L1 캐시에 사용됨

Designing the Memory System to Support Caches

메모리와 캐시 사이의 대역폭을 증가시켜 Miss Penalty를 줄이는 방법들입니다.

목표:

• 메모리→캐시 대역폭 증가
• Miss penalty 감소
• 큰 블록을 낮은 penalty로 전송

문제 상황:

• 프로세서와 메모리를 연결하는 버스
• 버스가 프로세서보다 최대 10배 느림

가정:

• 1 memory bus clock cycle
• 15 clock cycles for each DRAM access initiated
• 1 clock cycle to send a word of data
• Cache block of 4 words

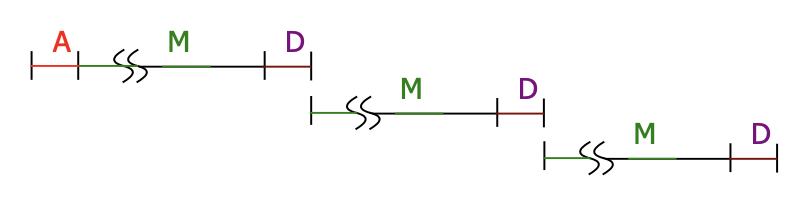

One-word-wide Memory

가장 단순한 메모리 구조

구조:

┌──────────┐ │Processor │ └─────┬────┘ │ 1-word bus (32 bits) ▼ ┌──────────┐ │ DRAM │ 1-word wide └──────────┘

특징: 한 번에 1 word씩만 전송

동작 방식:

4-word 블록 전송 (순차적):

Miss Penalty 계산:

Miss Penalty = 주소 전송 + 4개 word 접근 + 4개 word 전송 = 1 cycle (주소) + 4 × 15 cycles (DRAM 접근 4번) + 4 × 1 cycle (데이터 전송 4번) = 1 + 60 + 4 = 65 cycles

대역폭 계산:

전송된 데이터 = 4 words × 4 bytes = 16 bytes 소요 시간 = 65 cycles Bandwidth = 16 bytes / 65 cycles = 0.246 bytes/cycle ≈ 0.25 bytes/cycle

Wide Memory

메모리와 버스를 넓혀서 대역폭을 증가시키는 방법입니다.

Wide Memory (4-word wide):

┌──────────┐ │Processor │ └─────┬────┘ │ 4-word bus (128 bits) ← 버스 4배! ▼ ┌────┬────┬────┬────┐ │DRAM│DRAM│DRAM│DRAM│ 4-word ← 메모리 4배! └────┴────┴────┴────┘

동작 방식:

블록의 모든 word를 병렬로 동시 접근!

장점 :

• 병렬 전송 → Miss penalty 감소
• 대역폭 증가

단점(trade-offs) :

1. Wider Bus (넓은 버스)

2. Multiplexor & Control Logic

Miss Penalty 계산 :

대역폭 계산 :

요약 :

메모리 폭 ↑ → Miss Penalty ↓, Bandwidth ↑

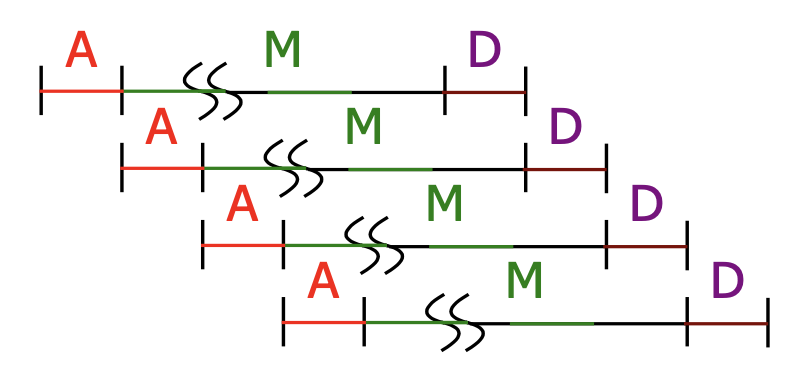

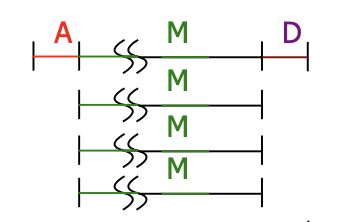

Interleaved Memory

메모리만 넓히고 버스와 캐시는 그대로 유지하는 방법입니다.

핵심 아이디어:

메모리를 여러 뱅크(bank)로 나누어 병렬 접근 ┌──────────┐ │Processor │ └─────┬────┘ │ 1-word bus (그대로!) ▼ ┌────┬────┬────┬────┐ │Bank│Bank│Bank│Bank│ ← 여러 뱅크 │ 0 │ 1 │ 2 │ 3 │ └────┴────┴────┴────┘

4-word 블록 전송 과정:

1. 주소 전송: 1 cycle 2. 4개 뱅크 동시 DRAM 접근 시작 → 15 cycles (한 번만!) 3. 데이터 순차 전송 (버스가 1-word라서) Word 0: 1 cycle Word 1: 1 cycle Word 2: 1 cycle Word 3: 1 cycle → 총 4 cycles Miss Penalty = 1 + 1×15 + 4×1 = 1 + 15 + 4 = 20 cycles

캐시 성능 개선 기법 (2가지):

1. Using Associativity (연관성 증가)

• Direct-mapped → Set-associative → Fully associative
• Miss rate 감소

2. Multilevel Caching (다단계 캐시)

• L1, L2, L3 캐시
• Miss penalty 감소

CPU Time 공식 (캐시 포함):

CPU Time = (CPU execution cycles + Memory-stall cycles) × Clock cycle time

CPU execution cycles:

• 실제 명령어 실행 시간
• Cache hit time 포함
• Hit은 stall이 아니라 정상 실행의 일부

Memory-stall cycles:

• 메모리 대기 시간
• Cache miss가 주요 원인

Memory-Stall 구성:

Memory-stall cycles = Read-stall + Write-stall

1. Read-Stall Cycles

공식:

Read-stall cycles = (Reads/Program) × Read miss rate × Read miss penalty

의미:

• Reads/Program: 프로그램당 load 명령어 수
• Read miss rate: Load miss 비율
• Read miss penalty: Load miss 시 대기 시간

예시:

프로그램: 1000개 명령어 Load 명령어: 300개 (30%) Read miss rate: 5% Read miss penalty: 100 cycles Read-stall = 300 × 0.05 × 100 = 1,500 cycles

2. Write-Stall Cycles

공식:

Write-stall cycles = (Writes/Program) × Write miss rate × Write miss penalty + Write buffer stalls

의미:

• Writes/Program: 프로그램당 store 명령어 수
• Write miss rate: Store miss 비율
• Write miss penalty: Store miss 시 대기 시간
• Write buffer stalls: Write buffer 가득 참

예시:

프로그램: 1000개 명령어 Store 명령어: 100개 (10%) Write miss rate: 3% Write miss penalty: 100 cycles Write buffer stalls: 50 cycles Write-stall = 100 × 0.03 × 100 + 50 = 300 + 50 = 350 cycles

Increased Importance of Cache Performance

프로세서 성능이 향상됨에 따라 캐시 성능의 중요성이 증가하는 이유를 설명합니다.

1. 캐시 패널티 증가 (Increased Cache Penalties)

더 빠른 프로세서의 영향:

낮은 CPI의 영향:

• Base CPI가 낮아지면 → 메모리 스톨 사이클의 상대적 영향이 커짐
• 예: CPI 5→2로 감소 시, 3 cycle stall의 영향이 60%→150%로 증가

높은 클럭 속도의 영향:

• 클럭이 빨라져도 메인 메모리 접근 시간은 비례해서 빠르지 않음
• Miss penalty는 프로세서 클럭 사이클 단위로 측정
• 예: 메모리 접근 100ns 고정
  • 1GHz CPU: 100 cycles
  • 2GHz CPU: 200 cycles ← 패널티 2배!

2. 히트 타임 문제 (Hit Time Issues)

느린 히트 타임의 영향:

• 캐시 히트에도 시간이 오래 걸리면 → 전체 프로세서 사이클 타임 증가
• 모든 명령어 실행이 느려짐

따라서 캐시를 최적화 해야 성능이 향상됨

3가지 배치 방식 (Placement Schemes)

1. Direct Mapping

• 장점 : 간단함, 빠름, 저렴함
• 단점 : 충돌 miss가 많음

2. Set-associative Mapping

• Direct와 Fully 사이 어딘가
• 세트 내 비교가 필요함

3. Fully associative Mapping

• 장점 : 가장 유연하고 충돌 miss가 최소화됨
• 단점 : 매우 비싸고 복잡함. 또한 CAM이 필요함

Associative Memory ( = CAM)

일반 RAM 과의 핵심 차이점

일반 메모리 (RAM)

• 주소로 접근: 주소 입력 → 데이터 출력
• 특정 위치를 알아야 데이터를 가져올 수 있음

Associative Memory (CAM)

• 내용으로 접근: 데이터 입력 → 위치(주소) 출력
• 찾고 싶은 내용을 주면 그게 어디 있는지 알려줌

기본 동작

1. 병렬 비교

• A (Argument Register): 찾고자 하는 값 저장
• CAM의 모든 워드를 A와 동시에 비교
• 일치하면 M(i) = 1 설정

2. 순차 읽기

• M(i) = 1인 항목들을 순차적으로 접근
• 일치하는 모든 데이터 읽기

K (Key Register) - 마스킹

역할

특정 필드나 비트만 선택적으로 비교

동작 원리

• K = 1인 비트: 비교 대상
• K = 0인 비트: 무시 (don't care)

효과

• 전체 워드가 아닌 일부 필드만 매칭 가능
• 태그, 인덱스 등 특정 영역만 비교
• 더 유연한 검색 가능

n-Way Set Associative Cache

기본 구조

배치 규칙

• 각 블록은 n개 위치 중 하나에 배치 가능
• Set size = n blocks (각 세트는 n개 블록 보유)
• Number of sets = cache size / n

2단계 매핑 방식

1단계: Set 선택 (Direct Mapping)

• 메모리 블록은 index 필드로 특정 세트에 매핑
• 각 블록은 고유한 하나의 세트로만 매핑됨
• Direct mapping과 동일한 방식

2단계: Set 내 배치 (Associative)

• 선택된 세트 내에서 n개 way 중 아무 곳에나 배치 가능
• 검색 시 세트 내 모든 블록을 병렬로 비교
• 세트 내에서는 fully associative

가상 메모리란?

메인 메모리를 보조 저장장치(디스크)의 "캐시"로 사용하는 기술

계층 구조:

• Disk (매우 큼, 느림)
• Main Memory (중간, DRAM) ← 캐시 역할
• Cache (작음, 빠름, SRAM)
• CPU

2가지 주요 동기

1. 프로그래밍 부담 제거

문제: 메인 메모리 크기 제한, 프로그래머가 직접 관리

해결: 가상 메모리로 큰 주소 공간 제공, 자동 관리

2. 여러 프로그램 간 효율적 공유

문제: 동시 실행 시 메모리 충돌, 보안 문제

해결: 각 프로그램에 독립적 가상 주소 공간

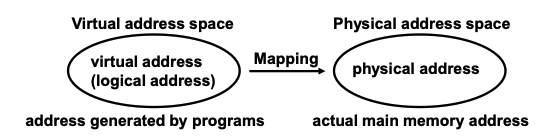

Address Space

Virtual Address Space

• Virtual Address = Logical Address
• 프로그램이 생성하는 주소
• 프로세서(프로그램, 사용자)가 사용

Physical Address Space

• Physical Address
• 실제 메인 메모리 주소
• 메모리 접근 시 사용

Mapping

• Virtual Address → Physical Address 변환

Page와 Page Frame

Page (페이지)

• Virtual memory의 블록
• 가상 메모리를 고정 크기로 나눈 단위

Page Frame

• Physical memory의 블록
• 물리 메모리를 고정 크기로 나눈 단위
• Page와 같은 크기

관계

• Page (가상) ↔ Page Frame (물리)
• 매핑을 통해 연결
• 하나의 Page는 하나의 Page Frame에 매핑

Page Faults

Page Fault란?

발생 조건:

가상 페이지의 Valid bit = 0 (off)

요청한 페이지가 메모리에 없음

결과:

Exception 발생

OS가 제어권 획득

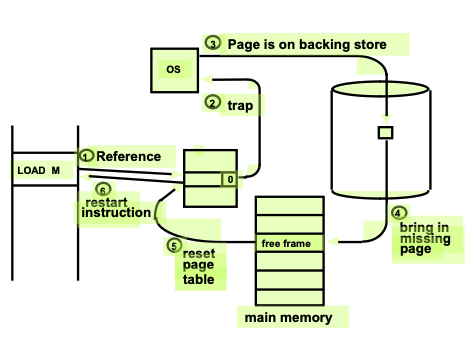

Page Fault 처리 과정 (6단계)

0. Reference

1. Page Fault 발생

2. Trap to OS

3. Page is on Backing Store

4. Bring in Missing Page

5. Reset Page Table

6. Restart Instruction

중요한 하드웨어 요구사항

프로세서는 Page fault 후 명령어 재시작 가능해야 함

이유: 명령어 실행 중 fault 발생 가능

처리 후 명령어를 처음부터 다시 실행

Replacement Algorithms

LRU (Least Recently Used)

가장 오래 사용되지 않은 페이지 교체

이론적으로 가장 좋은 성능

하지만 정확한 구현은 매우 비쌈

LRU Approximation (LRU 근사)

Use Bit (Reference Bit) 사용

각 페이지마다 Use Bit 1비트 추가

동작:

페이지 접근 시: Use bit = 1로 설정

주기적으로: 모든 Use bit = 0으로 리셋

의미:

Use bit = 1: 최근에 사용됨

Use bit = 0: 최근에 사용 안 됨

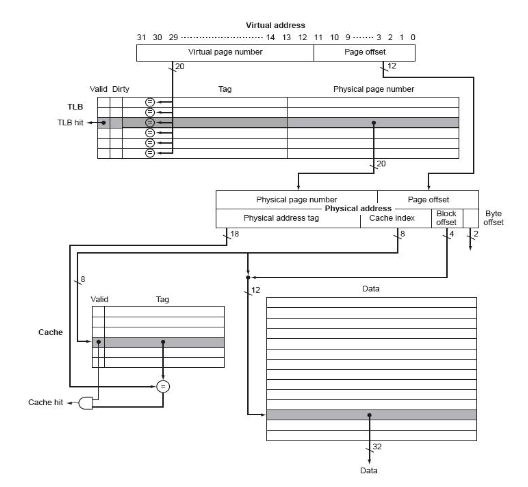

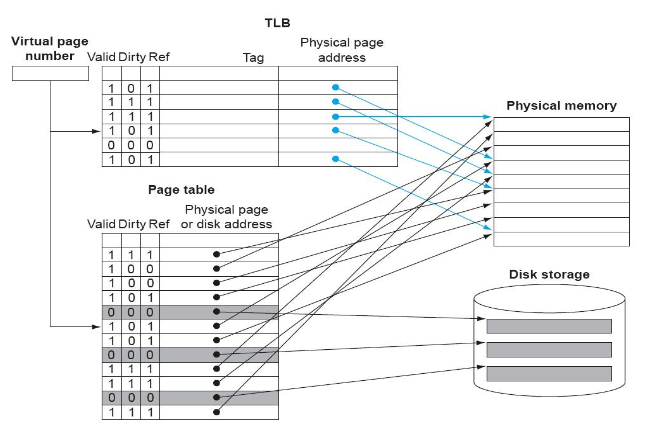

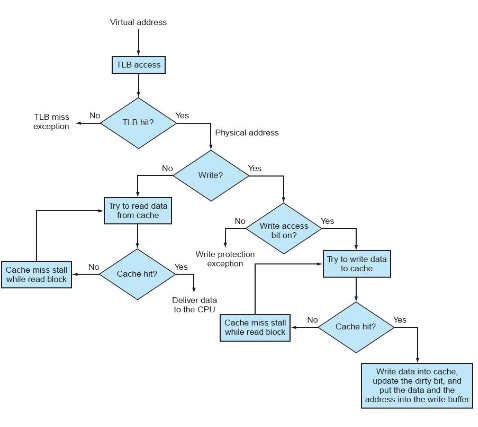

Translation-Lookaside Buffer(TLB)

가상 메모리의 문제

Double Memory Accesses (2번의 메모리 접근):

문제:

TLB란?

Translation-Lookaside Buffer

목적:

동작 원리 : Locality of Reference 활용:

TLB Miss Penalty

약 13 cycles

조건: 코드와 page table entry가 캐시에 있을 때

구성:

• Exception 처리
• Page table 접근
• TLB 업데이트
• 복귀

비교적 저렴함

True Page Fault

Page table에도 없는 경우:

Valid bit = 0

Page fault 발생!

디스크에서 페이지 로드 필요

처리 시간:

수백만 cycles

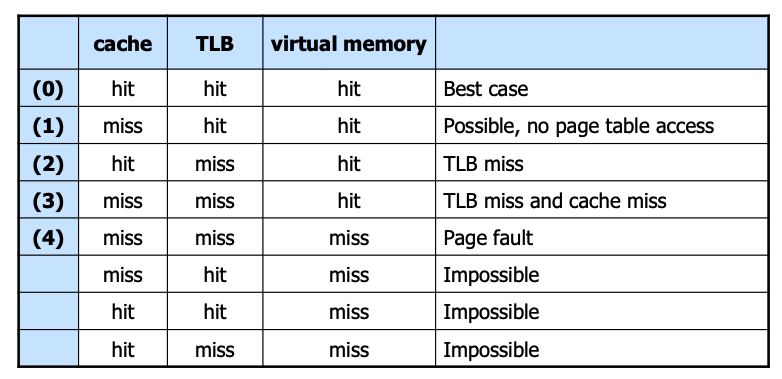

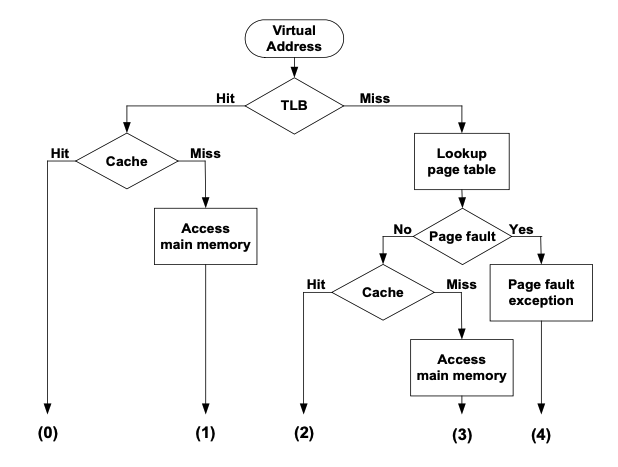

Possible combinations

핵심 원칙

Inclusion property (포함 관계):

Disk ⊃ Memory ⊃ Cache

n-Way Set Associative Cache 정리

기본 개념

각 블록은 n개 위치 중 하나에 배치 가능

2단계 매핑: Set 선택 → Set 내 배치

3Cs

1. Compulsory Misses
   • 블록에 처음으로 접근
   • 피할 수 없음

   해결 방법 :

   Prefetching(미리 가져오기)

2. Capacity Misses
   • 캐시 크기 < working set크기
   • 블록이 교체됨

   해결 방법 :

   캐시 크기 증가

   교체 알고리즘을 효율적으로 사용(LRU)

3. Conflict Misses
   • 너무 많은 블록이 같은 세트에 매핑됨
   • 세트에 빈 공간이 없음

   해결 방법 :

   associativity 증가

I/O System Characteristics

Dependability (신뢰성)

특히 저장 장치에서 중요

• 데이터 손실 방지
• 시스템 가용성 유지
• 고장 허용 능력

성능 측정 지표

Latency (Response Time, 지연시간)

• 요청부터 완료까지 걸리는 시간
• 사용자 체감 속도

Throughput (Bandwidth, 처리량)

• 단위 시간당 처리할 수 있는 데이터 양
• 전체 시스템 효율성

Fault vs Failure

Failure (고장)

• Deviation from specified service
• 사양에서 벗어난 동작
• 서비스 중단 발생

Fault (결함)

중요한 점

Fault가 항상 시스템 Failure로 이어지는 것은 아님

• Fault는 불가피함 (컴포넌트는 고장남)
• 목표: Fault가 System Failure로 이어지지 않게
• 방법: 중복성, 복구 메커니즘, Fault tolerance

Dependability Measures

MTTF (Mean Time To Failure)

평균 고장 시간

• 시스템이 정상 작동하는 평균 시간
• 고장까지 걸리는 시간

MTTR (Mean Time To Repair)

평균 수리 시간

• 고장 발생 후 복구까지 걸리는 시간
• 서비스 중단 시간

MTBF (Mean Time Between Failures)

평균 고장 간격

MTBF = MTTF + MTTR

Availability (가용성)

정의

Availability = MTTF / (MTTF + MTTR)

가용성 향상 방법

• MTTF 증가: Fault avoidance, tolerance, forecasting
• MTTR 감소: 진단 및 수리 도구/프로세스 개선

Disk Storage

섹터(Sector) 구조 섹터: 디스크의 기본 읽기/쓰기 단위

ECC (Error Correcting Code)

계산 예시 문제

Flash Storage

속도 : HDD에 비해 100에서 1000배 빠름

크기 : 더 작음

전력 : 저전력

Flash Types

1. NOR Flash

구조

Bit cell이 NOR gate처럼 구성
→ 각 비트에 개별 접근 가능

특징 : Random Read/Write Access

메모리처럼 동작:
  주소 0x1000 읽기 → 즉시 접근
  주소 0x2000 읽기 → 즉시 접근

바이트 단위 읽기/쓰기 가능

2. NAND Flash

구조

Bit cell이 NAND gate처럼 구성
→ 블록 단위로만 접근 가능

특징 : Block-at-a time Access

블록 단위 동작:
  읽기: 최소 페이지 단위 (4KB, 8KB)
  쓰기: 페이지 단위
  삭제: 블록 단위 (128KB, 256KB)

개별 바이트 접근 불가 ✗

NAND 가 NOR에 비해 가격이 저렴하여 저장장치에는 NAND 플래시를 사용한다.

Interconnecting Components

Bus

정의: Shared Communication Channel (공유 통신 채널)

타입 :

계층 구조

┌──────────────────────────────────┐
│           CPU                    │
└───────────┬──────────────────────┘
            │ 고속
            │ Processor-Memory Bus
            │
      ┌─────┴─────┐
      │  Memory   │
      └───────────┘
            │
            │
      ┌─────┴─────┐
      │  Bridge   │  ← 속도/프로토콜 변환
      └─────┬─────┘
            │
            │ I/O Bus (PCI, PCIe)
    ════════┼════════════════
      ║     ║      ║     ║
    [HDD] [GPU] [USB] [NIC]

1. Data Lines (데이터 선)

역할

주소와 데이터 전송

두 가지 방식

Multiplexed (공유)

• 같은 선으로 주소와 데이터를 시간 나눠 전송
• 장점: 선 개수 절약, 비용 감소
• 단점: 느림, 복잡

Separate (분리)

• 주소선과 데이터선을 별도로 구성
• 장점: 빠름, 동시 전송 가능
• 단점: 선 많음, 비용 증가

2. Control Lines (제어 선)

역할

Data Type 표시

• Read/Write, Memory/IO, 바이트 크기 등

Transaction 동기화

• 송신자와 수신자의 타이밍 조율

동기화 방식

Synchronous (동기식)

Bus Clock 사용

• 모든 장치가 같은 클럭 신호 공유
• 클럭 엣지에 맞춰 데이터 샘플링

장단점

• 간단, 빠름, 예측 가능
• 모든 장치가 같은 속도, 느린 장치가 전체 제한

사용

• DDR 메모리 버스, 고속 버스

Asynchronous (비동기식)

Request/Acknowledge Handshaking

• 클럭 없이 REQ/ACK 신호로 동기화
• 송신자가 REQ 올림 → 수신자가 ACK 응답

장단점

• 각 장치가 자기 속도, 유연함
• 복잡한 로직, 핸드셰이킹 오버헤드

사용

• SCSI, 긴 거리 버스, 다양한 속도의 장치

I/O Management

OS의 역할

I/O is mediated by the OS - OS가 I/O를 중재

이유

• 여러 프로그램이 I/O 자원 공유
• 보호(protection)와 스케줄링 필요

예시

• 프로그램 A와 B가 동시에 디스크 접근 요청
• OS가 순서 조정 및 충돌 방지

I/O 특성

1. Asynchronous Interrupts (비동기 인터럽트)

I/O는 비동기적

• I/O 완료 시점을 정확히 예측 불가
• 완료되면 인터럽트로 CPU에 알림

1. I/O programming is fiddly - 직접 I/O 프로그래밍은 복잡하고 까다로움

문제점

• 장치마다 다른 인터페이스
• 타이밍 제어 복잡
• 오류 처리 어려움

OS provides abstractions - OS가 추상화 제공

I/O Commands

I/O Controller Hardware

I/O 장치는 I/O 컨트롤러 하드웨어가 관리

역할

• 장치와 데이터 전송
• 소프트웨어와 동작 동기화

컨트롤러의 레지스터

Command Registers (명령 레지스터)

• 장치에게 작업 지시
• 예: 읽기 시작, 쓰기 시작, 리셋

Status Registers (상태 레지스터)

• 장치가 무엇을 하고 있는지 표시
• 오류 발생 여부 표시
• 예: busy, ready, error

Data Registers (데이터 레지스터)

• Write: 장치로 데이터 전송
• Read: 장치에서 데이터 수신

I/O Register Mapping

두 가지 매핑 방식

Memory Mapped I/O (메모리 맵 I/O)

동일한 주소 공간 사용

• I/O 레지스터가 메모리 주소 공간에 위치
• 일반 메모리 접근 명령어 사용

Address Decoder로 구분

• 하드웨어가 메모리와 I/O 구분
• 특정 주소 범위는 I/O 장치로 라우팅

별도 명령어 사용

• I/O 레지스터 접근을 위한 전용 명령어
• 메모리 주소 공간과 분리된 I/O 주소 공간

커널 모드에서만 실행

• 특권 명령어(privileged instruction)
• 사용자 모드에서 실행 시 예외 발생

Polling

Periodically check I/O status register - 주기적으로 I/O 상태 레지스터 확인

프로세스

• Device ready → 작업 수행
• Error 발생 → 에러 처리

적합한 경우

• 소형 임베디드 시스템
• 저성능 실시간 시스템

이유

• Predictable timing (예측 가능한 타이밍)
• Low hardware cost (낮은 하드웨어 비용)

단점 : CPU 시간 낭비

Interrupts

기본 동작

When a device is ready or error occurs - 장치가 준비되거나 오류 발생 시

Controller interrupts CPU

• 컨트롤러가 CPU에 인터럽트 신호
• CPU가 현재 작업 중단하고 처리

동작

• CPU는 각 명령어 완료 후 인터럽트 확인
• 인터럽트 있으면 핸들러 실행

우선순위 할당

• 긴급한 장치 → 높은 우선순위
• 덜 긴급한 장치 → 낮은 우선순위

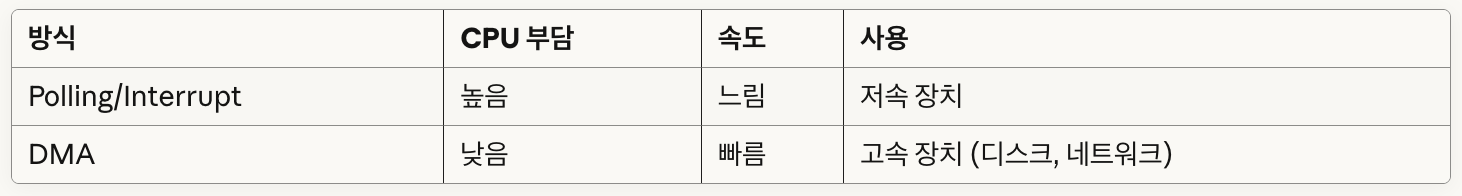

I/O Data Transfer

Polling and Interrupt-Driven I/O

동작 방식

• CPU가 직접 I/O 레지스터와 메모리 간 데이터 이동
• 각 바이트/워드마다 CPU 개입 필요

문제점

• 고속 장치에서는 시간 소모 큼
• CPU가 데이터 전송에 계속 묶임

Direct Memory Access (DMA)

설정

• OS가 메모리 시작 주소, 크기, 방향(읽기/쓰기) 설정
• DMA 컨트롤러에 전달

자율적 전송

• CPU 개입 없이 컨트롤러가 직접 메모리 접근
• 데이터 전송 자동 수행

동작 순서

1. OS가 DMA 컨트롤러 설정 (주소, 크기)
2. CPU는 다른 작업 수행
3. DMA가 메모리 ↔ 장치 전송
4. 완료되면 인터럽트

DMA/Cache Interaction

문제 상황

If DMA writes to a memory block that is cached

문제:

해결 방법

DMA/VM Interaction

문제 상황

OS uses virtual addresses for memory

OS는 가상 주소 사용

• 프로그램은 연속된 가상 주소 공간 보유
• 실제 물리 메모리는 흩어져 있을 수 있음

해결 방법

Should DMA use virtual addresses?

가상 주소 사용 시

Would require controller to do translation

• DMA 컨트롤러가 주소 변환 필요
• IOMMU (I/O Memory Management Unit) 필요
• 복잡하고 비용 증가

물리 주소 사용 시 - 3가지 방법

설계 트레이드오프

I/O system design can trade-off between response time and throughput

Response Time vs Throughput

• Response time 최적화 → throughput 감소 가능
• Throughput 최적화 → response time 증가 가능

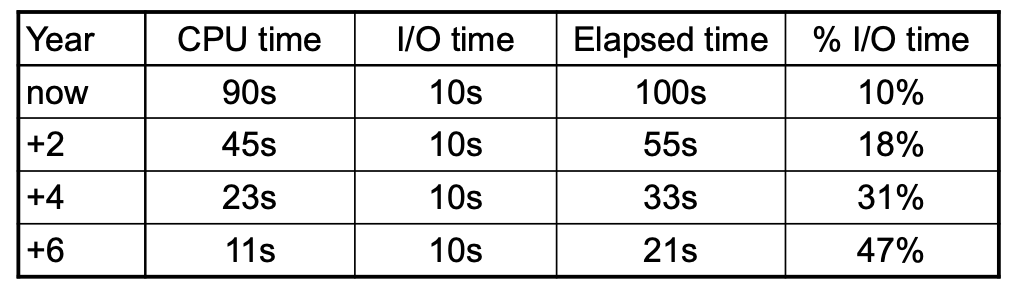

Amdahl’s Law

Amdahl's Law 적용

Don't neglect I/O performance as parallelism increases compute performance

• 병렬화로 CPU 성능 향상 시 I/O 성능 간과하지 말 것

RAID

Redundant Array of Inexpensive (Independent) Disks

여러 개의 작은 디스크들을 사용하여 성능과 안정성을 향상시키는 스토리지 기술

기본 원리

RAID 0

특징

RAID 1 & 2

RAID 1 : Mirroring

구조

동작 방식

RAID 2 : Error Correcting Code

구조

특징

RAID 3

RAID 3 : Bit-Interleaved Parity

구조

동작 방식

특징

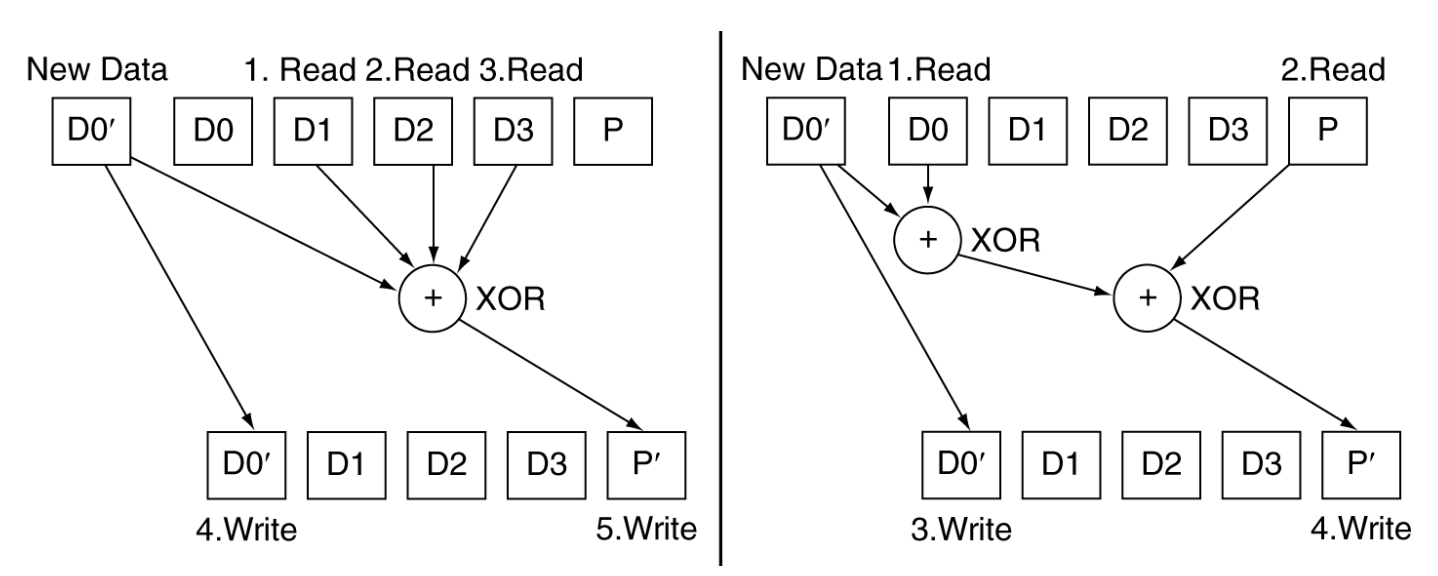

RAID 4

RAID 4 : Block-Interleavad Parity

구조

• N + 1 디스크 구성
• 데이터 스트라이핑 (RAID 3과 같음)
• 전용 패리티 디스크에 블록 그룹별 패리티 저장

RAID 3과의 차이점

• RAID 3 (바이트 레벨): 파일 "HELLO" → H는 디스크1, E는 디스크2, L은 디스크3... → 한 글자 읽으려면 모든 디스크 접근 필요
• RAID 4 (블록 레벨): 파일 "HELLO" → 전체가 디스크1의 한 블록에 저장 → 해당 디스크만 접근하면 됨

특징

• 읽기 성능이 RAID 3에 비해 개선됨
• 쓰기는 여전히 패리티 디스크가 병목임

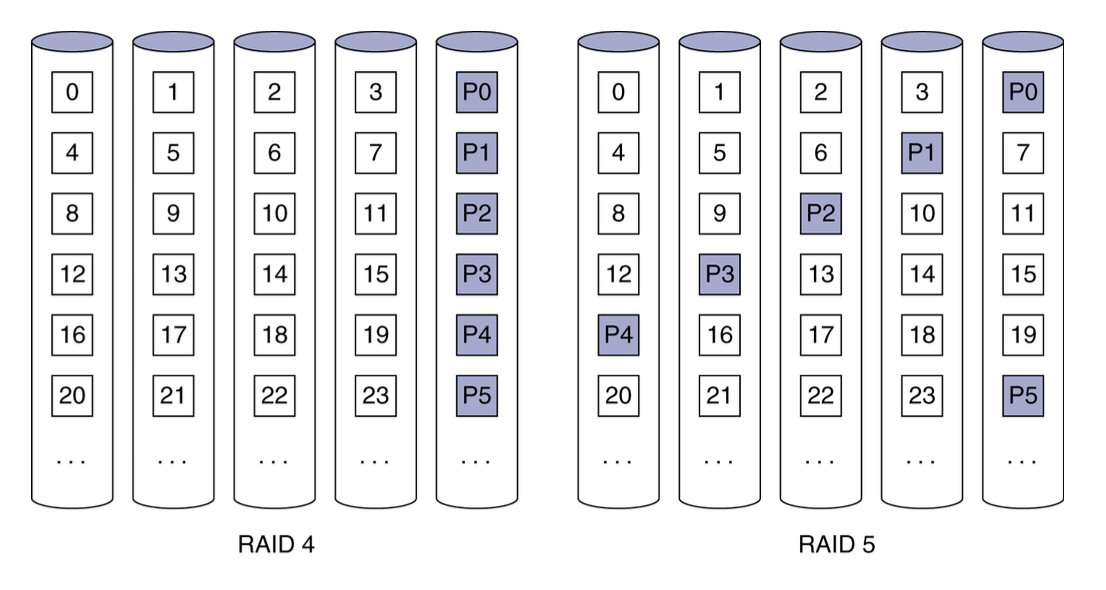

RAID 5

RAID 5 : Distributed Parity

구조

• N + 1 디스크
• RAID 4와 동일하게 블록 레벨 스트라이핑

RAID 4 와의 차이점

• 패리티를 모든 디스크에 분산 저장

특징

• 장점
  • 패리티 병목 해결
  • 좋은 읽기/쓰기 성능 (병렬 처리)
  • 저장 효율 : N / N+1
• 단점
  • 복구 중 성능 저하
  • 여러 디스크 고장 시 복구 불가능
• 가장 널리 사용되는 RAID 구조

RAID 6

RAID 6 : P + Q redundancy

구조

• N + 2 디스크
• RAID 5처럼 패리티 분산 저장
• RAID 5와의 차이 : 두 종류의 패리티 (P와 Q)
  • P : 일반 xor 패리티
  • Q : 다른 알고리즘 사용

특징

• 장점
  • 2개 디스크 고장까지 복구 가능
• 단점
  • 쓰기 성능 저하
  • 저장 효율 감소 (N / N + 2)

Multiple RAID

RAID를 조합해서 사용하는 구조

RAID 정리

RAID의 장점

성능(Performance)과 가용성(Availability) 향상

성능 향상: 스트라이핑으로 병렬 I/O 가용성 향상: 중복 저장으로 고장 시에도 서비스 유지

고가용성(High Availability)의 조건

Hot Swapping 필요

I/O 시스템 설계 시 두 가지 핵심 목표가 있다.

1. Latency 요구사항 충족
   • 시간이 중요한 연산을 위해
2. Throughput 최대화
   • 병목 찾기

시스템에 부하가 있을 경우 : 단순 분석으로는 부족함

→ 필요한 분석 방법 :

• Queuing Models (대기열 모델)
• Simulation (시뮬레이션)

Server Computers

애플리케이션이 점점 더 서버에서 실행됨

과거 : 개인 PC에서 실행

현재 : 서버에서 실행

→ 대규모 데이터센터 서버가 요구됨

하드웨어 : Multiple Processors, Network Connections

제약 : Space, Power

19” racks

랙 구조 :

19" (48.26cm) 폭 표준 랙

┌────────────────────┐
│                    │ ← 1U (1.75")
├────────────────────┤
│                    │ ← 1U
├────────────────────┤
│                    │
│                    │ ← 2U (3.5")
├────────────────────┤
│                    │ ← 1U
├────────────────────┤
│                    │
│                    │
│                    │ ← 3U (5.25")
└────────────────────┘

랙 높이 = 42U (약 2m)

I/O System Design Example

Sun Fire x4150 시스템의 I/O 성능을 분석

시스템 사양

CPU & 메모리

CPU: 10⁹ instructions/sec
FSB (Front Side Bus): 10.6 GB/sec
DRAM (DDR2 667MHz): 5.336 GB/sec

버스 & 디스크

PCI-E 8× bus: 8 × 250MB/sec = 2GB/sec
디스크: 15,000 rpm, 평균 탐색 시간 2.9ms, 전송률 112MB/sec

워크로드

작업: 64KB 디스크 읽기
명령어: 200,000 (사용자) + 100,000 (OS) = 300,000 instructions

Random Reads 분석

1. CPU I/O Rate

명령어 수: 100,000 (OS) + 200,000 (user) = 300,000

코어당:
  10⁹ instructions/sec / 300,000 = 3,333 ops/sec

8개 코어:
  3,333 × 8 = 26,667 ops/sec

1. Disk I/O Rate

• Random Reads

시간/op 계산:
  Seek:               2.9ms / 4 = 0.725ms
  Rotational latency: 4ms / 2 = 2ms
  Transfer:           64KB / 112MB/sec = 0.571ms
  ──────────────────────────────────────
  총:                 3.3ms

  디스크 1개:
  1 / 3.3ms = 303 ops/sec

디스크 8개:
  303 × 8 = 2,424 ops/sec

• Sequential Reads

전송만 고려:
  112MB/sec / 64KB = 1,750 ops/sec

디스크 8개:
  1,750 × 8 = 14,000 ops/sec

1. PCI-E I/O Rate

대역폭: 2GB/sec
전송 크기: 64KB

I/O rate = 2GB/sec / 64KB = 31,250 ops/sec

1. DRAM I/O Rate

대역폭: 5.336 GB/sec
전송 크기: 64KB

I/O rate = 5.336 GB/sec / 64KB = 83,375 ops/sec

1. FSB I/O Rate

가정 : 최대 속도의 절반 유지 가능

피크: 10.6 GB/sec → 지속 가능: 5.3 GB/sec

FSB 1개:
  5.3 GB/sec / 64KB = 81,540 ops/sec

FSB 2개:
  81,540 × 2 = 163,080 ops/sec

디스크에서 병목현상 발생 (다른 것들에 비해 처리 속도가 느림)

Fallacy : Disk Dependability

MTTF (Mean Time To Failure) = 평균 고장 시간

개별 디스크의 관점

MTTF = 1,200,000시간이란:
  - 많은 디스크들의 평균 수명
  - 어떤 디스크는 1년 만에 고장
  - 어떤 디스크는 200년 버팀
  - 평균이 140년일 뿐

대규모 시스템 관점

Annual Failure Rate (AFR) =
  (총 디스크 × 연간 시간) / MTTF

= (1000 disks × 8760 hrs/year) / 1,200,000 hrs/failure

= 8,760,000 / 1,200,000

= 7.3 failures/year

AFR = 0.73% (디스크 1,000개 중 연간 약 7개 고장)

다른 Fallacies

• 제조사 사양에 비해 고장률이 3~5배 올라감
  • 제조사 테스트 환경과 실제 데이터센터 환경이 다르기 때문
• GB의 함정
  • 네트워크의 1GB = 10⁹ bytes
  • 저장 공간 1GB = 2³⁰ bytes = 1,073,071,824bytes
  • 1GB/sec로 1초 전송하면?
    • 0.93GB 전송됨(저장 용량 기준)
    • 오차 약 7%

Pitfall: Offloading to I/O Processors

I/O Processor로 작업 위임하기

I/O Processor에 작업을 넘기는 것이 항상 좋지는 않음

1. 관리 오버헤드가 지배적

• I/O 프로세서에 요청을 보내고 관리하는 오버헤드가 실제 작업보다 클 수 있음
• 작은 작업은 CPU에서 직접 처리하는 것이 더 빠름

2. I/O 아키텍처의 제약

• 작은 작업은 CPU에서 직접 하는게 빠르지만
• I/O 아키텍처 설계상 그렇게 할 수 없는 경우가 있음

3. I/O 프로세서가 더 느림

• I/O 프로세서는 단순한 작업만 하도록 설계되어 더 단순함
• 따라서 메인 CPU보다 느린 경우가 많음

4. 성능 향상 시 복잡도 증가

• I/O 프로세서를 빠르게 만들면 주요 시스템 컴포넌트가 됨
• 결국 자체 보조 프로세서(coprocessor)가 필요할 수도 있음

Pitfall: Backing Up to Tape

과거 테이프의 장점

• 탈착 가능
• 대용량

디스크 기술 발전으로 장점 상실

더 나은 방법 : 데이터 복제

• RAID, 원격 미러링 등등..

Fallacy: Disk Scheduling

OS는 더 이상 디스크의 물리적 특성을 알 수 없음

• 논리 블록 주소만 봄
• 실제 물리 위치 모름
• 캐시 상태 모름

결과

• OS 스케줄링이 항상 최선은 아님
• 드라이브 자체 스케줄링을 신뢰하는 것이 나을 수 있음
• 상황에 따라 성능이 오히려 저하될 수 있음

Snooping Protocol

멀티프로세서의 캐시 일관성 문제

문제 상황

CPU 1 캐시: X = 5
CPU 2 캐시: X = 5
메모리:     X = 5

CPU 1이 X = 10으로 쓰기
→ CPU 1 캐시: X = 10
→ CPU 2 캐시: X = 5 (오래된 데이터)

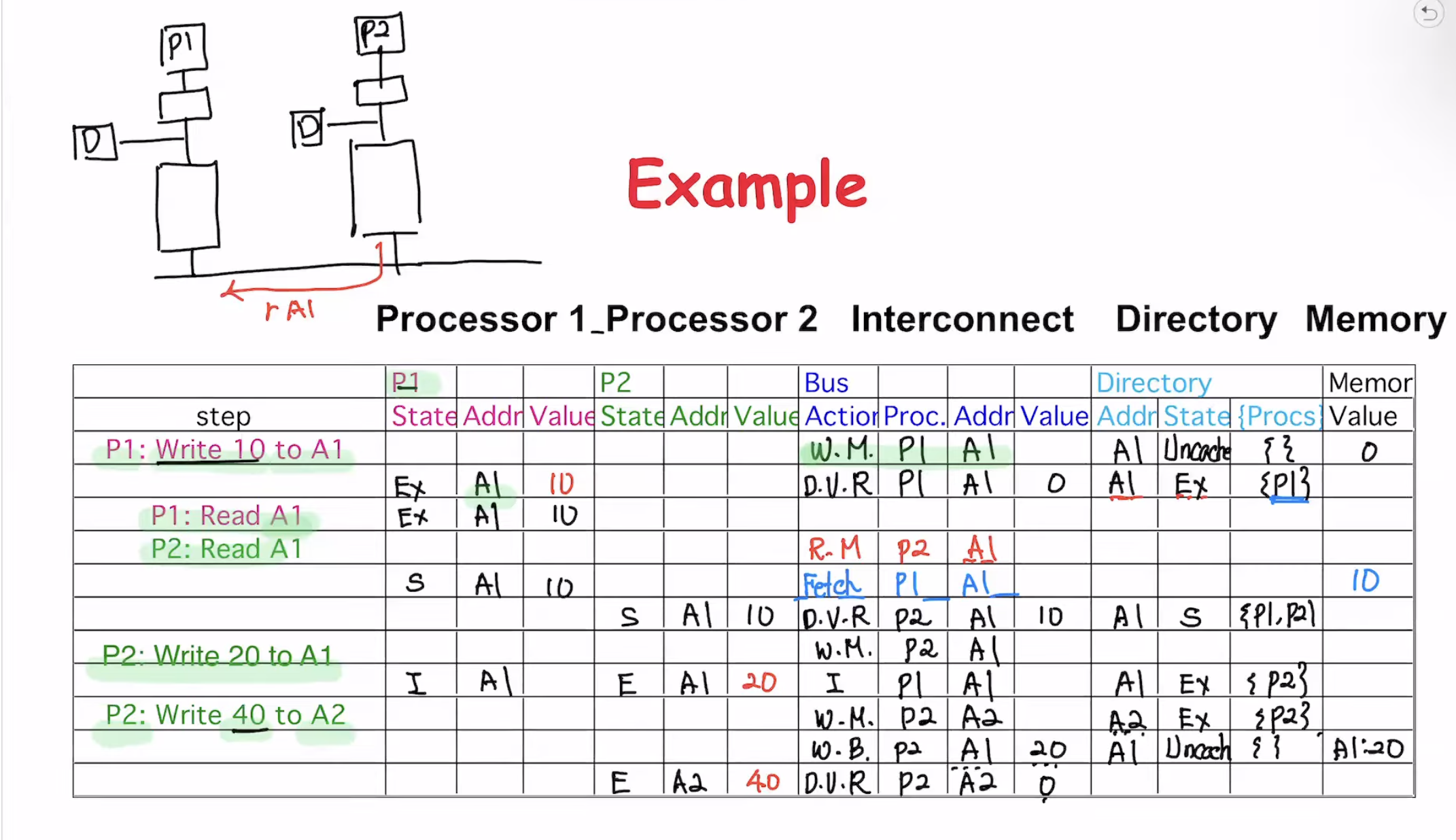

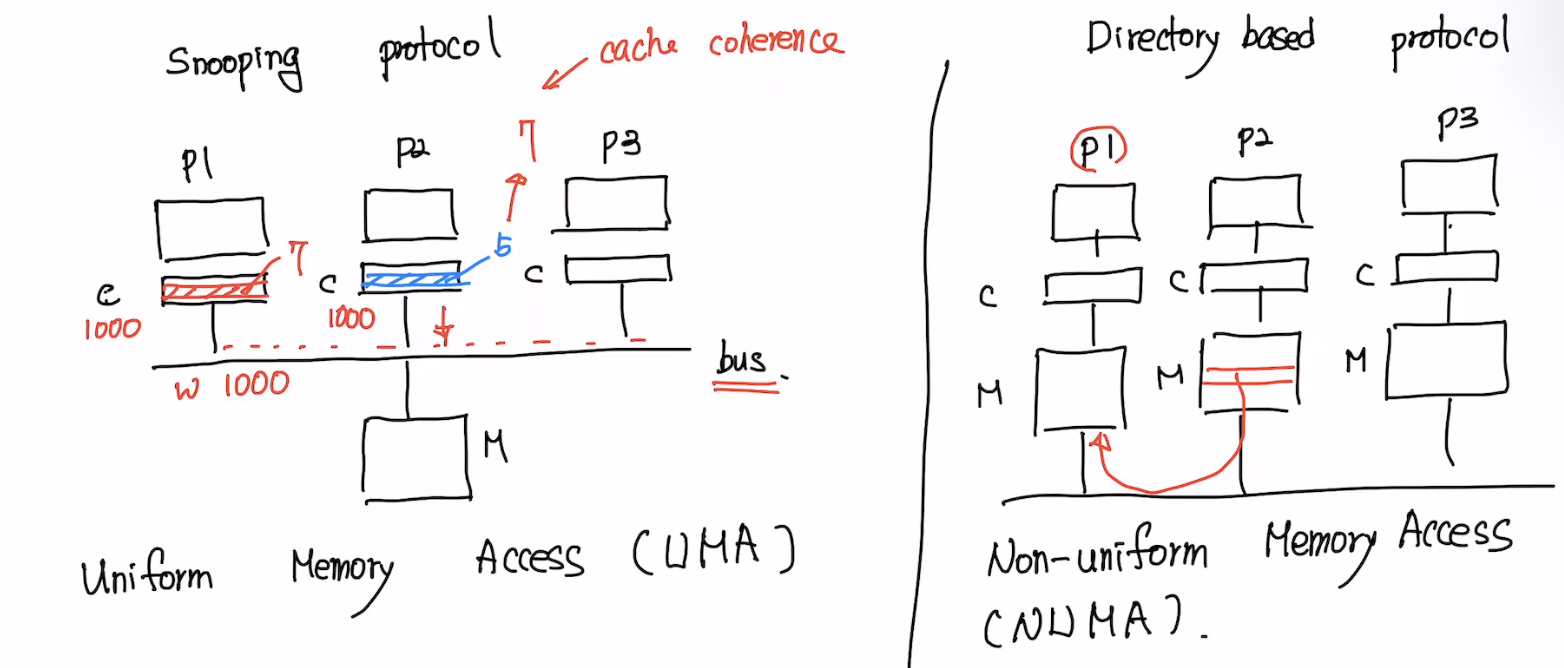

Snooping 과 Directory based protocol

Snooping 방식

기본 아이디어

• 모든 프로세서가 버스를 "엿듣기(snoop)"
• 누군가 데이터 쓰면 다른 캐시들이 알아차림
• 버스가 자연스러운 broadcast 매체

동작

CPU 1이 X 쓰기 → 버스에 요청
                ↓
모든 CPU가 snoop → X를 가진 캐시는 반응

장점: 소규모 시스템에 효과적 (버스 사용) 단점: 확장성 제한 (버스 병목)

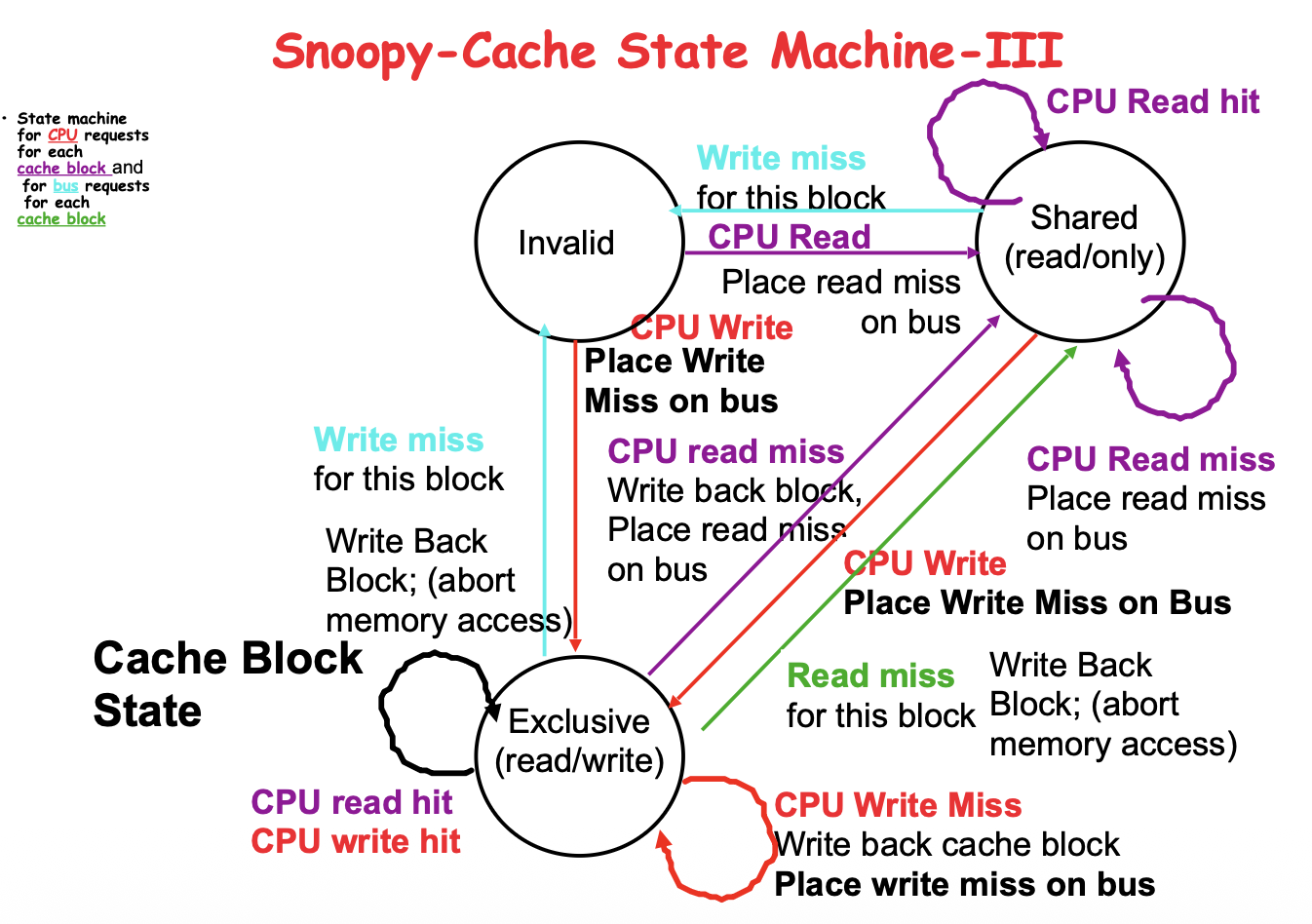

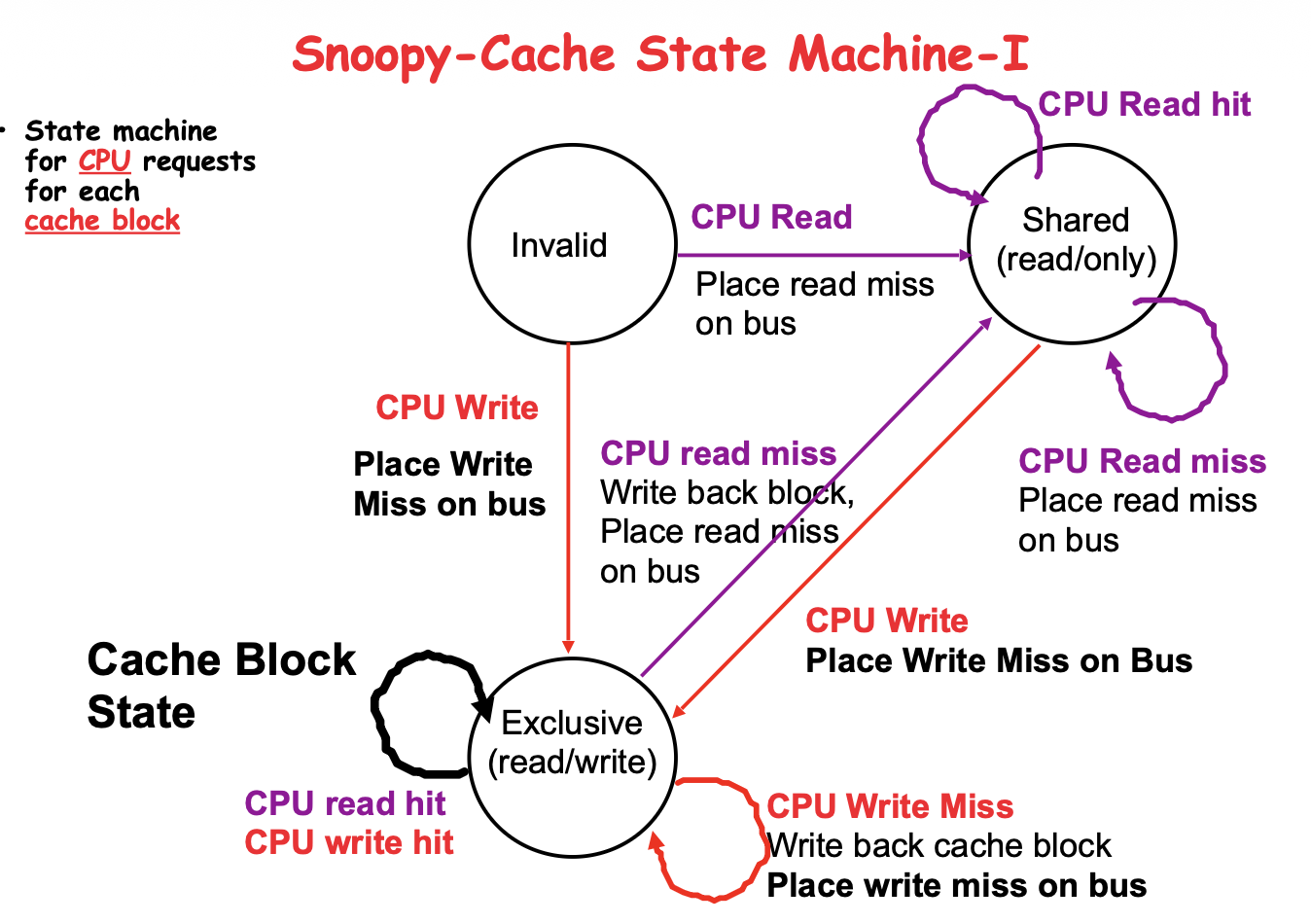

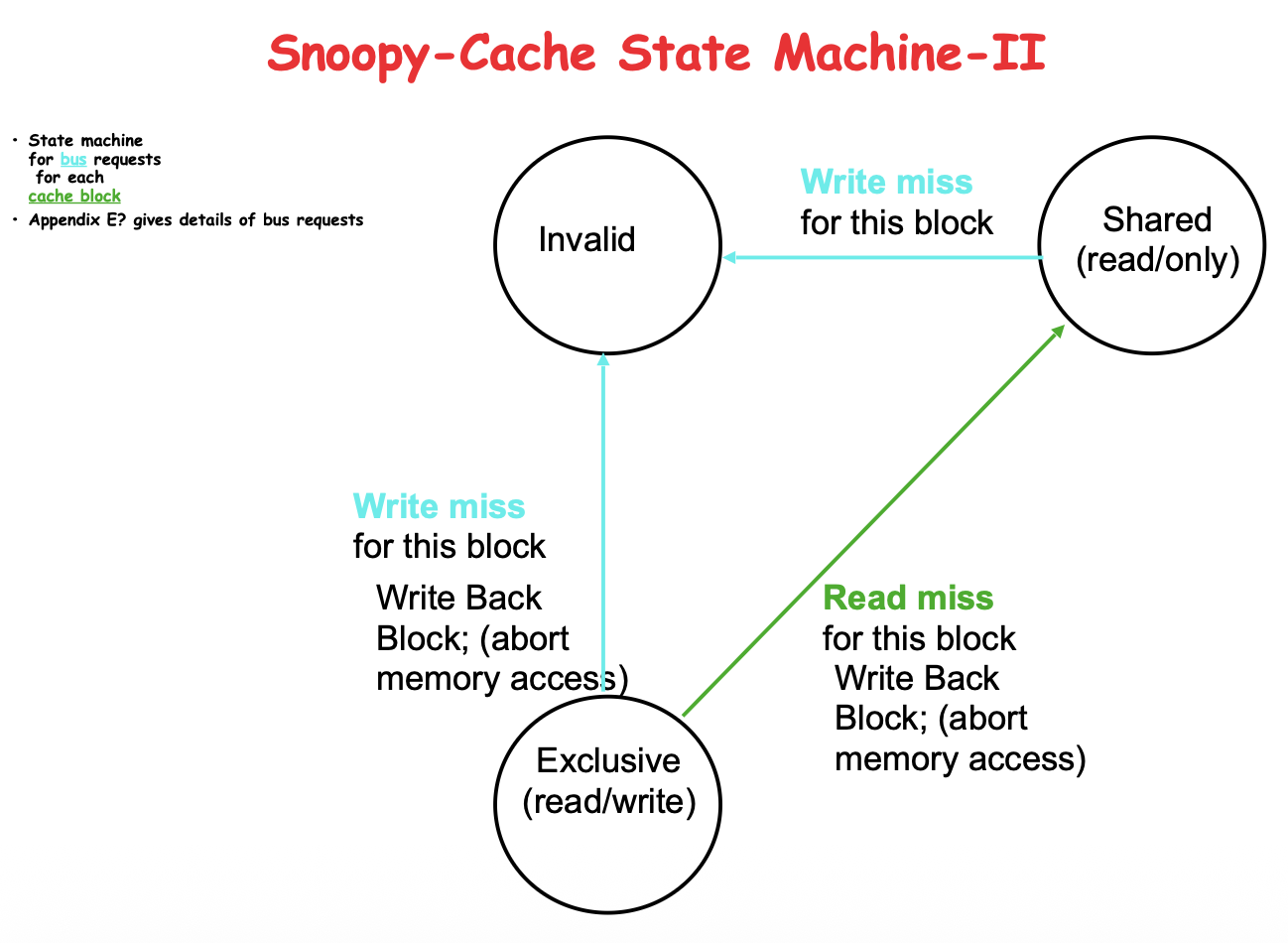

Snoopy 두 가지 기본 프로토콜

Write Invalidate (무효화)

CPU 1이 X 쓰기
→ 다른 캐시의 X를 무효화(invalid)
→ 다른 CPU가 X 읽으려면 다시 가져와야 함

장점: 한 번만 무효화하면 여러 번 쓰기 가능

Write Broadcast (방송)

CPU 1이 X 쓰기
→ 새 값을 모든 캐시에 broadcast
→ 모든 캐시 즉시 업데이트

장점: 쓰기 후 읽기 latency 낮음
단점: 매번 broadcast (트래픽 많음)

실제로는 Write Invalidate가 더 효율적

버스의 역할

Write Serialization (쓰기 직렬화)

• 버스가 single arbitration point
• 모든 쓰기 요청이 버스를 거침
• 자연스럽게 순서 보장

Snoopy Protocol 예시

프로토콜 설정

기본 구성

• Invalidation protocol 사용
• Write-back cache
• 메모리 상태 (각 블록은 다음 중 하나)
  • Clean in all caches and up-to-date in memory (Shared)
  • Dirty in exactly one cache (Exclusive)
  • Or not in any caches
• 캐시 블록 상태 (각 블록은 다음 중 하나)
  • Shared (공유, 읽기 전용)
  • Exclusive (독점, 읽기/쓰기)
  • Invalid (유효 데이터 없음)
• 주요 동작
  • Read misses
  • Writes to clean line

Snoopy-Cache State Machine-I (CPU 요청)

CPU 요청에 따른 상태 전이

State Machine I, II, III의 차이

State Machine I

CPU 요청만 처리

• 자기 CPU가 read/write할 때의 동작
• 버스에 요청 보내는 것만 표현
• 다른 CPU의 요청은 고려 안함

예시: 내가 데이터 읽을 때만

State Machine II

버스 요청만 처리

• 다른 CPU의 버스 요청을 snoop할 때의 동작
• 다른 CPU가 read/write하는 것에 반응
• 내 CPU 요청은 고려 안함

예시: 다른 CPU가 데이터 쓸 때 내 캐시 어떻게 할지

State Machine III

CPU + 버스 요청 통합

• State Machine I + State Machine II
• 완전한 상태 전이도
• 실제 구현에서 사용하는 완전한 버전

Directorty Protocol

Snoopy와의 차이점

• Snoopy : 버스 broadcast (모두에게 알림)
• Directory : Point-to-point 통신 (필요한 곳만)

3 States

Shared

• ≥ 1개 프로세서가 데이터 보유
• 메모리가 최신 상태 (up-to-date)
• 읽기 전용

Uncached

• 어떤 프로세서도 보유 안함
• 모든 캐시에서 유효하지 않음
• 메모리에만 존재

Exclusive

• 1개 프로세서(owner)만 보유
• 메모리는 오래됨 (out-of-date)
• 읽기/쓰기 가능

W.M. : Write Memory

D.V.R : Data Value Reply

I : Invalid
